IPX9K高压喷淋试验箱

一．产品名称

IPX9K高压喷淋试验箱

二．产品型号

YFS9K-1000L

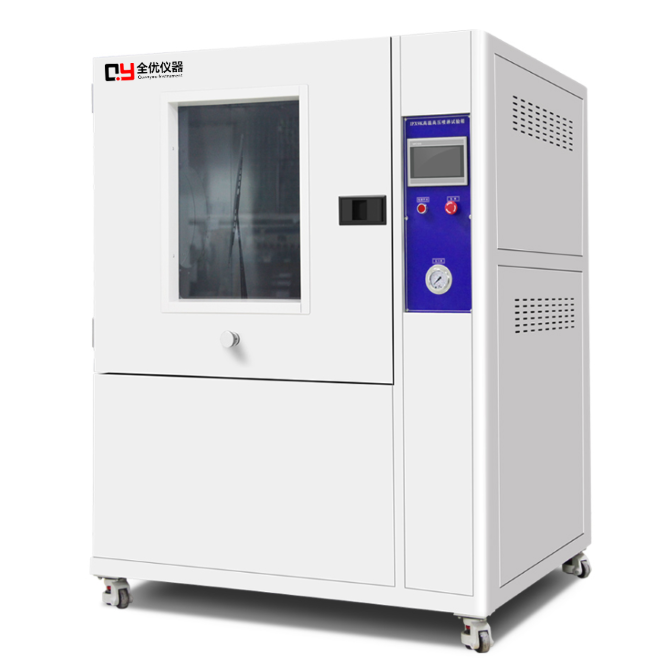

三．设备参考图

仅供参考，以实物为准

四．设备概述

应用背景：自然界水（雨水、海水、河水等）对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

一般应用领域：汽车配件及其他电子电工产品。

设备功能：该设备的主要作用是客车、公共汽车、拖拉机、摩托车等车辆以及其零部件，在高压/蒸汽喷射清洗的清洗工艺条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

五．执行标准

符合国际标准ISO20653-2013、VW80000中防水等级IPX9/9K的要求。

六． 设备特点

1、适用于进行产品的IPX9K防水等级测试。

2、外壳由国产优质钢板加工而成，表面喷涂烤漆，美观耐用。

3、内箱及转台全部采用SUS304#不锈钢板制造，确保长时间使用不生锈。

4、箱式结构；自带水箱，循环用水；储水箱内装有液位传感器，自动控制进水，并有低水位报警检测，有效防止水泵缺水干转而损坏。

5、门上有透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。

6、箱内右侧垂直90°内均布4个扇形喷嘴，严格依据标准设计制造：

7、转台驱动：使用国产优质步进电机，速度及角度可在触控屏上设定（可调），在标准范围内精准无级可调。

8、本试验箱采用原装进口水泵，耐高温高压，可长期使用，性能稳定。

9、测试时间可在触控屏上设定，设定范围为：0-999min(可调)。

10、核心控制系统采用7寸触摸屏+控制器，电器元件采用如LS、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。

七．技术参数

结构参数

内箱尺寸

长1000*进深1000*高1000 mm

外尺寸

约长1450*进深1230*高1820 mm

喷孔数量

4个

喷孔角度

0°、30°、60°、90°（垂直方向）

喷嘴距离

100-200mm（可手动调整）

样品转台直径

直径400mm

转台升降方式

手动调整

功能参数

喷水流量

14~16L/min

喷水温度

常温；80±5℃（偏差温度可协定）

喷水压力

8000~10000 Kpa

转台承重

50kg

转台转动速度

1~10 r/min (精准可调)

试验时间

120S（每个位置30S）

电气参数

设备电源

380V

试验样品电源

220V

设备功率

18.0KW

安全保护功能

漏电保护、缺水保护、短路保护
